Uvođenje

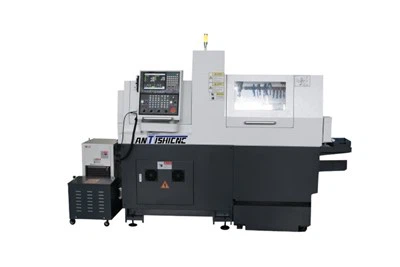

Swiss Style strug može lako podnijeti obradu šipki promjera φ26mm. Ovisno o vrsti vodilice, dužina obrade može se fleksibilno podesiti - maksimalna dužina je 220 mm kada je rukav vodič fiksan, a rukav za rotiranje (neobavezno) prilagođen je 180 mm. Način bez rukava može udovoljiti i potrebama kratkih dijelova. Alat vretena i radijalnog napajanja dobro rade, a bušenje, tapkanje i drugi procesi su završeni u jednom pokretu, bez potrebe za čestim promjenama alata, čineći obradu složenih dijelova glatkih.
U pogledu performansi, švicarski strug stila ima i samopouzdanje "brzo", brzina vretena može dostići 10000r / min, a brzi kretanje je lagano i uredno; Također ima snagu "stabilnog", sa vretenom od 2 μm i ponavljanjem tačnosti pozicioniranja od 3 μm, osiguravajući stabilnu preciznost obrade. Krevet od lijevanog željeza meehanita posebno je tretiran i vrlo je krut. Sa vretenom hlađenom uljem, nije lako "umoriti" čak i nakon što dugo radite.
Operacija nije komplikovana. Tajvansko sučelje sintec sintec je intuitivno, a novak se brzo mogu započeti. Potpuno servo-pokretani sustav osovine odgovara, a uvozne željezničke trake za vijke osiguravaju tačnost pokreta. Kompaktni dizajn karoserije ne zauzima previše prostora, ali može primiti različite alate za ispunjavanje različitih scenarija za obradu.
Bilo da se radi o masovnoj proizvodnji ili malu skupnu prilagodbu, SL263 švicarski strug može dovršiti zadatak stabilnim performansama i pouzdan je pomagač za obradu malih i srednjih preciznih dijelova.
Tehnički parametar
|
Tip mašine |
SL263 |
|
|
Kapacitet prerade |
Maksimalni prečnik bara za obradu (mm) |
Φ26 |
|
Promjer vretena (mm) |
Φ30 |
|
|
Maksimalna dužina (mm) - vodič BushLLESS |
2.5D (max 50) |
|
|
Maksimalna dužina (mm) - fiksni vodič Bush |
220 |
|
|
Maksimalna dužina (mm) - Rotacijski vodič Bush |
180 (0 premazati) |
|
|
Maksimalni promjer bušenja vretena (mm) |
Φ10 |
|
|
Vreteno maksimalni prečnik tapkanja (mm) |
M10 |
|
|
Radial Live alat Maksimalni promjer bušenja (mm) |
Φ8 |
|
|
Radial Live alat maksimalni prečnik tapkanja |
M6 |
|
|
Mehanički kapacitet |
Brzina vretena (r / min) |
10000 (Rotacioni vodič Bush 8000) |
|
Radijalna brzina alata uživo (r / min) |
6000 |
|
|
Brza kretanja brzine (m / min) |
20(x) |
|
|
24(Y,Z) |
||
|
Izbacivanje vretena (mm) |
Manje od ili jednako 0,002 |
|
|
Točnost ponovljenog položaja (mm) |
Manje od ili jednako 0,003 |
|
|
Sistem alata |
0.d. alat |
1(口 16)+5(口 12) |
|
Alatni alat za obradu |
4 (ER16) |
|
|
Radijalni alat uživo |
2 (ER11) +2 (ER16) |
|
|
Motorna snaga |
Glavni vreteno (kW) |
4.2 |
|
Linearna pogonska osovina (kW) |
1 |
|
|
Radijalni alat uživo (kW) |
1 |
|
|
Pumpa za rashladno sredstvo (kW) |
0.26 |
|
|
Težina stroja (kg) |
1800 |
|
|
Dimenzije stroja (L x Š x V) (mm) |
1700x1300x1800 |
|
Standardna oprema
|
konfiguracija |
Konfiguracija gole mašine |
Marka |
|
8,4 inčni dvokanalni sistem |
Sintec |
|
|
Apsolutni položaj servo |
Sintec |
|
|
Električne komponente |
Schneider |
|
|
Električna vretena |
Uključiti |
Kina |
|
Koder vretena |
Uključiti |
Sintec |
|
Ležaj vretena |
Uključiti |
NSK (Japan) |
|
Uvoz kuglični vijak i vodič |
Uključiti |
PMI / THK |
|
Spojnica osovine |
KTR (Njemačka) |
|
|
Zaključajte orahe |
Uključiti |
Yinsh (Tajvan) |
|
Uređaj za stezanje vretena |
Uključiti |
Kina |
|
Primanje uređaja |
Kina |
|
|
Sistem podmazivanja |
Bez pumpe za podmazivanje |
Herg (Japan) |
|
Rashladni sistem |
Bez rashladne pumpe |
Rocoi |
|
Pneumatski sistem |
Uključiti |
Airtac |
|
LED uređaj za osvjetljenje |
Langrui |
|
|
LED tri-boja alarma alarma |
Ouden |
|
|
Potpuno zatvoreni čuvari |
Uključiti |
Kina |
|
Distanci i vijci stopala |
Uključiti |
Kina |
|
Randomizirani alati |
Uključiti |
Kina |
Opciona oprema
|
Ime dela |
Detalji |
|
CNC sistem |
Fanuc |
|
Mitsubishi |
